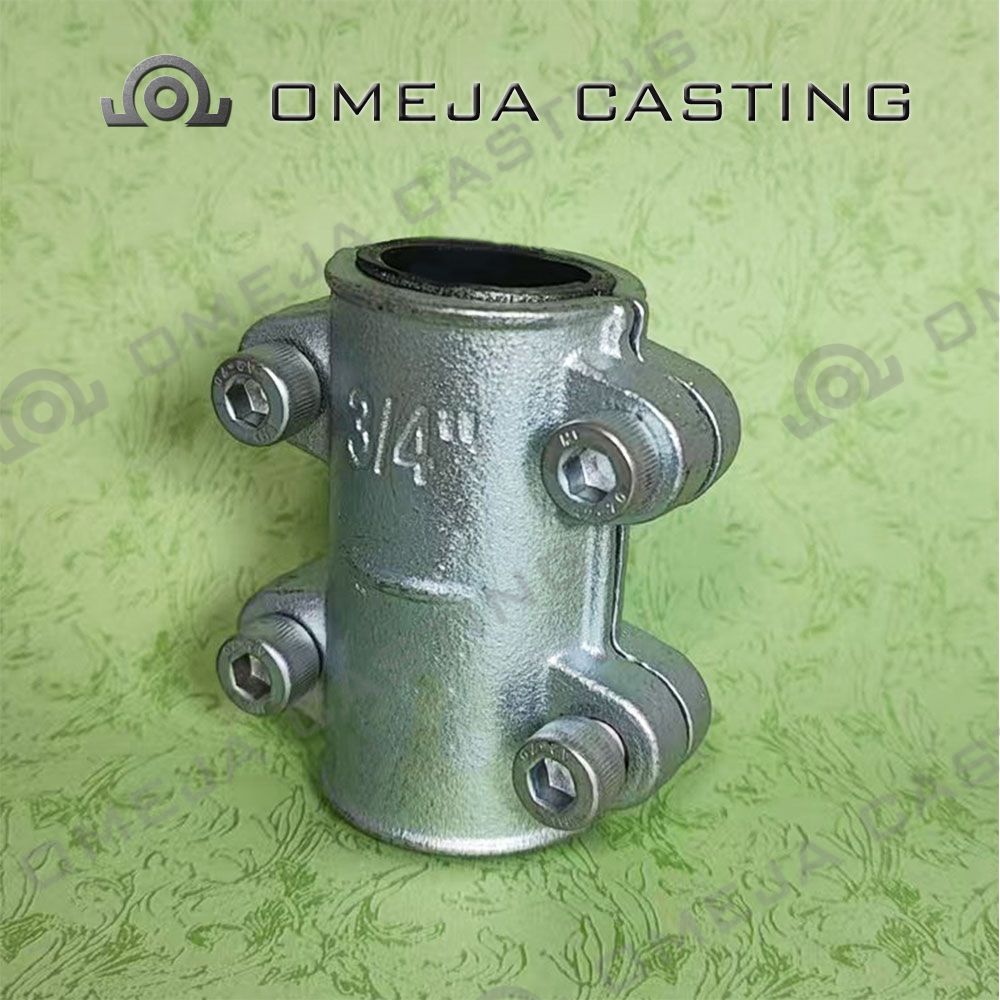

Connecteur de réparation rapide3

Raccords de tuyauterie à flexibilité rapide

la ligne de raccords universels à compression en fonte.

Disponible pour les tubes en acier allant de 1/2'à 2', les tubes type chaudière en acier noir de 20 mm à 63,5 mm et les tubes PE de 20 mm à 63 mm.

Réparez les tuyaux existants et installez de nouvelles lignes pour diverses applications.

La bague d'entraînement fendue est conçue pour permettre un montage rigide ou lâche.

1. L'extrémité du tuyau à raccorder doit être coupée verticalement le long de l'axe, exempte d'arêtes vives et non déformée. Retirez la saleté et toute peinture restante.

2. Gira (1), bague de poussée (2), bague antidérapante (3) et joint (4) à installer sur le terminal de tuyau comme illustré.

3. Positionner le joint (4) à au moins 10 mm de l'extrémité du tube.

4. Insérez le terminal tubulaire avec les différents composants dans la chambre hermétiquement fermée (5) du corps du connecteur (6). Vérifiez que la position est optimale.

5. Serrez le joint (1) avec le corps d'accouplement (6). Évitez de tordre le tuyau.

APPLICATIONS, TEMPÉRATURES ET PRESSIONS DE FONCTIONNEMENT :

TUYAU EN ACIER :

Eau : max. 25°C/max. 10 barres

Eau de chauffage : max. 80°C/max. 6 barres

Air compressé : max. 10 barres

Gaz (à l'extérieur des bâtiments) uniquement pour les tubes en acier selon DIN EN 10255 et DIN EN 10220 série 1 : température ambiante de -20 °C à +60 °C.

maximum. 5 barres

TUYAU PE :

Eau max. 20°C/max. 10 bar (utilisation obligatoire de noyaux de renfort)

NORME DE FILETAGE : ISO 7/1
TAILLE DU TUYAU	1/2'	3/4'	1'	1-1/4'	1-1/2'	2'
TUBE DE-Ø [mm]	19,7 à 21,8	24,6 à 27,3	31,4 à 34,2	40,0 à 42,9	47,9 à 51,5	59,7 – 63,6
