Dans le monde des systèmes pneumatiques, l'efficacité de votre flux de travail dépend souvent des plus petits composants. Parmi ceux-ci, le raccord de tuyau d’air joue un rôle central en garantissant une connectivité transparente, une sécurité et des performances optimales. Pour les industries opérant en Amérique du Nord ou utilisant des équipements aux normes américaines, le raccord de tuyau d'air de type américain est un composant indispensable.
Chez OMEJA CASTING, nous sommes spécialisés dans la fabrication de raccords pneumatiques en fonte ductile de haute qualité qui respectent et dépassent ces normes rigoureuses. Ce guide complet approfondit les détails techniques, les dimensions, les matériaux et les applications des accouplements de type américain, vous fournissant les connaissances nécessaires pour prendre des décisions d'achat éclairées.
Un raccord de tuyau d'air de type américain fait référence à un style spécifique de raccord pneumatique à connexion rapide qui adhère aux normes dimensionnelles et de performance couramment utilisées aux États-Unis. Ces accouplements se caractérisent par leur héritage industriel et sont souvent désignés de manière interchangeable par les styles « Industrial Interchange » ou « MIL-Spec ».
Ces accouplements sont conçus pour un fonctionnement par pression d'une seule main, permettant un changement d'outil rapide sans avoir besoin d'outils. La désignation « Type US » englobe généralement une série de fiches et de connecteurs dotés d'un mécanisme de verrouillage spécifique, impliquant généralement un manchon à roulement à billes et une rainure correspondante sur la fiche, qui garantit une connexion sécurisée et étanche dans les applications pneumatiques à haute pression.
Pour les fonderies et les industries lourdes, la fiabilité de ces raccords est non négociable. Une défaillance d'un accouplement peut entraîner des chutes de pression, des temps d'arrêt de l'équipement ou même des risques pour la sécurité. C’est pourquoi le choix des matériaux, notamment l’utilisation de fonte ductile, est crucial.
Lors de la sélection d'un accouplement pneumatique, le matériau constitue la première ligne de défense contre l'usure, la pression et la corrosion. Alors que de nombreux raccords standard sont fabriqués en laiton ou en acier, OMEJA CASTING fabrique ses raccords pour tuyaux d'air de type américain à partir de fonte ductile de haute qualité.
La fonte ductile, également connue sous le nom de fonte nodulaire ou fonte à graphite sphéroïdal, offre une combinaison unique de propriétés qui la rendent idéale pour les raccords de tuyaux d'air industriels :
Haute résistance à la traction : contrairement à la fonte grise standard, la fonte ductile présente une résistance significative à l’allongement et aux chocs. Ceci est crucial pour les accouplements qui subissent des connexions et des déconnexions fréquentes dans des environnements difficiles.
Durabilité : dans une usine de fabrication ou un chantier de construction, les accouplements sont traînés, laissés tomber et piétinés. La fonte ductile offre la solidité nécessaire pour résister à ces abus mécaniques sans se fissurer.
Rentabilité : par rapport à l'acier forgé, la fonte ductile offre une résistance comparable à un prix plus économique, permettant à OMEJA CASTING de fournir une durabilité de qualité industrielle sans coûts prohibitifs.
En choisissant les accouplements de type US en fonte ductile OMEJA CASTING, vous investissez dans des composants qui comblent l'écart entre l'abordabilité et la résistance brute requise pour les systèmes pneumatiques robustes.
Comprendre les dimensions précises des raccords de tuyaux d'air de type américain est essentiel pour garantir la compatibilité et maintenir les exigences de débit d'air (CFM). Ces accouplements ne sont pas universels ; ils sont conçus pour des tailles de corps spécifiques afin de s'adapter à différents volumes de débit d'air et pressions nominales.
Vous trouverez ci-dessous un tableau détaillé décrivant les dimensions et spécifications standard des accouplements de type US fabriqués par OMEJA CASTING.
| Taille du corps (nominale) | Taille du filetage (NPT) | Taille hexagonale (corps) | Débit d'air (CFM à 100 PSI) | Max. Pression de service (PSI) | Matériau | Application typique |
|---|---|---|---|---|---|---|
| Corps 1/4' | 1/4' NPT | 9/16' | 40-50 PCM | 300 livres par pouce carré | Fonte Ductile | Outillage général d'atelier, pistolets à clous, pistolets pulvérisateurs |
| Corps 3/8' | 3/8' NPT | 5/8' | 70-80 PCM | 300 livres par pouce carré | Fonte Ductile | Clés à chocs moyennes, cliquets |
| Corps 1/2' | 1/2' NPT | 3/4' | 100-120 PCM | 300 livres par pouce carré | Fonte Ductile | Outils à percussion robustes, sableuses, lignes industrielles |
| Corps 3/4' | 3/4' NPT | 7/8' | 150+ PCM | 250 livres par pouce carré | Fonte Ductile | Lignes à gros volumes, collecteurs, utilisation industrielle à grande échelle |
Remarque : Tous les raccords OMEJA CASTING de type US sont dotés de filetages NPT standard pour une intégration transparente avec les raccords de tuyauterie nord-américains.
L'une des questions les plus fréquentes que nous rencontrons chez OMEJA CASTING concerne l'interchangeabilité. Le 'US Type' fait partie de la famille 'Industrial Interchange'. Cela signifie que, quel que soit le fabricant (à condition qu'il respecte strictement la norme), la fiche d'une marque doit s'adapter au coupleur d'une autre.
Le raccord de tuyau d'air de type américain fonctionne selon un principe simple mais efficace :
Le Plug : comporte une rainure spécifique usinée dans sa tige.
Le Coupleur : Contient un manchon à roulements à billes maintenu en place par un ressort.
L'action : Lorsque vous poussez le bouchon dans le coupleur, les billes se rétractent, permettant au bouchon d'entrer. Une fois que le bouchon atteint la bonne profondeur, le ressort force le manchon vers l'avant, bloquant les billes dans la rainure du bouchon. Simultanément, une valve interne s'ouvre pour permettre la circulation de l'air.
Si l’interchangeabilité est standard, la longévité ne l’est pas. Un bouchon en acier standard utilisé avec un coupleur en laiton peut entraîner une corrosion galvanique ou une usure accélérée du matériau plus tendre. OMEJA CASTING utilise de la fonte ductile pour les bouchons et les coupleurs de notre série US Type. Cela garantit des taux d'usure uniformes, évite les incompatibilités de matériaux et prolonge la durée de vie de l'ensemble du jeu de connexions.
La polyvalence du raccord de tuyau d'air de type américain en fait un incontournable dans de nombreux secteurs. OMEJA CASTING fournit ces composants critiques à un large éventail d’industries :
Réparation automobile : du gonflage des pneus aux clés à chocs à couple élevé, la nature à déconnexion rapide du type américain permet aux mécaniciens de changer d'outil rapidement.
Construction : Les cloueuses à charpente, les agrafeuses et les marteaux pneumatiques s'appuient sur ces raccords pour maintenir la pression de l'air même dans des conditions de chantier exigeantes.
Lignes de fabrication et d'assemblage : dans les usines, ces accouplements sont utilisés sur les postes de travail où les outils sont fréquemment changés.
Fonderies et aciéries : c'est là que le choix de fonte ductile d'OMEJA CASTING brille vraiment. L'environnement à haute température et à forte teneur en débris d'une fonderie nécessite des accouplements qui ne se déformeront pas ou ne tomberont pas en panne sous l'effet d'une contrainte thermique.
Exploitation minière : Dans les opérations minières éloignées, la fiabilité des systèmes pneumatiques de forage et de boulonnage est primordiale. La robustesse de la fonte ductile garantit que les connexions des conduites d'air restent sécurisées.
Pour vous aider à mieux comprendre le raccord de tuyau d'air de type américain, l'équipe d'OMEJA CASTING a compilé une liste des demandes techniques les plus courantes.
R : Oui. Le raccord de tuyau d'air de type américain est communément appelé raccord industriel ou de type MIL (norme militaire). Ils suivent les mêmes normes dimensionnelles et sont interchangeables.
R : Non. Le type américain (industriel) a un profil et une rainure de verrouillage différents de ceux du style européen (souvent appelé ARO ou 1/4' Truflate). Ils ne sont pas interchangeables. L'utilisation de types incompatibles entraînera des fuites ou un échec de connexion.
R : Alors que le laiton convient aux applications légères, la fonte ductile offre une résistance à la traction et à la déformation supérieure. Pour les applications industrielles où la sécurité et la durabilité sont essentielles, la fonte ductile garantit que l'accouplement ne se brisera pas sous l'effet d'un impact ou de surtensions à haute pression.
R : Vous devez faire correspondre la taille du corps à la consommation d'air de votre outil (CFM). Consultez le manuel de votre outil pour connaître ses exigences en CFM à 90 PSI.
Utilisez 1/4' pour les outils de moins de 5 CFM.
Utilisez 3/8' pour les outils entre 5 et 15 CFM.
Utilisez 1/2' pour les outils dépassant 15 CFM, tels que les ponceuses ou les grosses clés à chocs.
R : Généralement, oui. Un raccord de tuyau d'air standard de type américain avec un corps de 1/4' aura des filetages NPT de 1/4'. Cependant, des raccords « réducteur » ou « bague » sont disponibles si vous devez connecter un coupleur de corps 1/4' à un tuyau d'air 3/8', mais cela peut créer un goulot d'étranglement dans le flux d'air.
R : Non. Bien que nos raccords en fonte ductile soient robustes, ils sont conçus et testés spécifiquement pour les applications pneumatiques (air comprimé). Leur utilisation dans les systèmes hydrauliques peut être dangereuse en raison de l'incompressibilité des fluides et du risque de défaillance explosive.
Pour maximiser la durée de vie de vos raccords de tuyaux d'air de type américain d'OMEJA CASTING, un entretien approprié est essentiel.
Lubrification : Les joints toriques internes et les mécanismes de vanne nécessitent une lubrification pour maintenir une bonne étanchéité. Utilisez régulièrement une huile légère pour outils pneumatiques dans votre conduite d’air.
Inspection : Vérifiez régulièrement les bouchons pour déceler des rainures ou des entailles. Si la surface du bouchon en fonte ductile est endommagée, cela peut déchirer les joints internes du coupleur. De même, vérifiez la liberté de mouvement du manchon de coupleur.
Nettoyage : La poussière et les gravillons sont les ennemis des attaches rapides. Avant de connecter un outil, purgez brièvement la conduite d'air pour éliminer tous les débris du tuyau. Essuyez la fiche avant de l'insérer.
Décompression : n'essayez jamais de connecter ou de déconnecter un raccord sous pression à moins qu'il ne soit spécifiquement conçu comme un type « de sécurité » ou « à détection de pression ». Les raccords standard de type US ne doivent être utilisés que lorsque la pression de la conduite est relâchée pour éviter les coups de fouet et les blessures.
Dans un marché saturé de composants pneumatiques génériques, OMEJA CASTING se distingue par son engagement envers la qualité métallurgique et l'ingénierie de précision.
Matériaux de qualité fonderie : Comme notre nom l’indique, nous comprenons le métal. Nos raccords de tuyaux d'air de type américain sont moulés à partir de fontes ductiles contrôlées, garantissant une microstructure et des propriétés mécaniques constantes dans chaque lot.
Usinage de précision : les pièces moulées brutes ne suffisent pas. Nous utilisons l'usinage CNC pour garantir que les surfaces d'étanchéité critiques et les rainures de verrouillage répondent aux tolérances strictes requises pour des performances sans fuite.

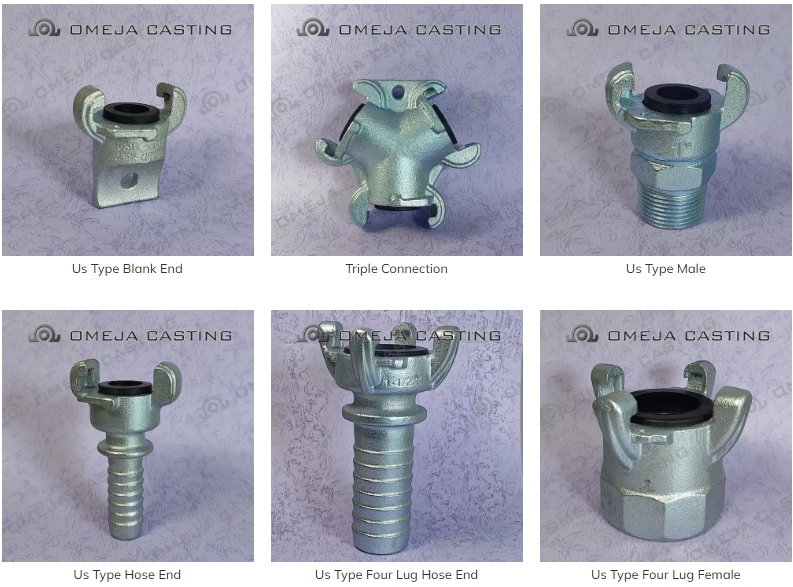

Gamme complète : nous proposons une gamme complète de composants de type US, notamment des bouchons (standard et de sécurité), des coupleurs (manchons manuels et automatiques), des embouts et des accessoires dans toutes les tailles standard de 1/4' à 3/4'.
Contrôle qualité : chaque raccord OMEJA CASTING est soumis à une inspection rigoureuse pour vérifier la forme du filetage, l'intégrité de la pression et la précision dimensionnelle.
L'humble raccord de tuyau d'air de type américain est plus qu'un simple connecteur ; c'est le lien essentiel entre votre compresseur d'air et votre productivité. En comprenant les spécifications techniques (des dimensions et tailles à la composition du matériau), vous pouvez sélectionner un raccord qui garantit une perte de charge minimale et une disponibilité maximale.
Pour les opérations qui exigent le plus haut niveau de durabilité, le choix du matériau est clair. OMEJA CASTING fournit des raccords de tuyaux d'air de type américain en fonte ductile de première qualité, conçus pour résister aux rigueurs d'une utilisation industrielle. Que vous équipiez un petit atelier automobile ou une grande usine de fabrication, faire confiance à vos relations avec OMEJA CASTING signifie faire confiance à une qualité conçue pour durer.
Contactez OMEJA CASTING dès aujourd'hui pour discuter de vos besoins en vrac ou pour demander une fiche technique pour notre gamme complète de raccords pneumatiques en fonte ductile de type US.
