Ao construir sistemas de tubulação elétrica e industrial confiáveis, seguros e em conformidade com os códigos, a integridade de cada conexão é fundamental. Muitas vezes negligenciada, a União de Conduíte é um componente crítico que garante modularidade do sistema, facilidade de manutenção e desempenho a longo prazo. Escolher a união errada pode causar vazamentos, corrosão, tempo de inatividade do sistema e riscos à segurança.
Este guia abrangente do comprador da OMEJA CASTING foi desenvolvido para capacitar engenheiros, gerentes de projeto e especialistas em compras. Desmistificaremos o processo de seleção, forneceremos uma estrutura clara para comparar opções e equiparemos você com o conhecimento para se comunicar de forma eficaz com os fornecedores. Nosso objetivo é ajudá-lo a encontrar a união de conduíte perfeita para sua aplicação específica, garantindo valor, confiabilidade e tranquilidade.

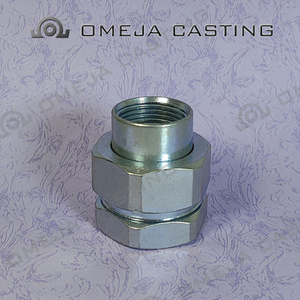

Uma união de conduíte é um acessório especializado que permite a conexão e desconexão de dois comprimentos de conduíte ou tubo roscado sem a necessidade de girar nenhum dos comprimentos. Esta é a sua vantagem definitiva sobre os acoplamentos padrão.
Funções e benefícios principais:
Facilidade de instalação e manutenção: simplifica a montagem em espaços apertados e permite fácil desmontagem para modificação do sistema, inspeção ou substituição de componentes.
Compensação por desalinhamento: Pode acomodar pequenos desalinhamentos axiais ou angulares entre seções de tubos conectados.
Isolamento do sistema: permite que seções de um sistema sejam isoladas sem cortar tubos.
Durabilidade: Quando especificado corretamente, fornece uma vedação robusta e à prova de vazamentos que resiste a vibrações, mudanças de temperatura e estresse ambiental.
Componentes principais de uma união típica:
Porca Fêmea: O componente roscado central que une as duas metades.
Extremidade Macho e Extremidade Fêmea: As duas peças principais do corpo com roscas externas e internas, respectivamente.
Superfície de vedação: Geralmente inclui uma junta, um anel de vedação ou uma sede de metal com metal usinada com precisão (por exemplo, esfera e cone) para garantir a vedação.
Especificações claras são a base de uma compra bem-sucedida. Responda a estas perguntas antes de entrar em contato com qualquer fornecedor:
Tipo de conduíte/tubo: Conduíte de metal rígido (RMC), Conduíte de metal intermediário (IMC) ou outra tubulação industrial?
Tamanho e padrão de rosca: Qual é o tamanho nominal do tubo (por exemplo, 1/2', 2', 4')? Qual é o tipo de rosca (por exemplo, NPT - National Pipe Taper)?
Materiais e Meio Ambiente:
Interior vs. Exterior: Exposição ao clima, radiação UV ou produtos químicos?
Condições Corrosivas: Presença de água salgada, ácidos, álcalis ou produtos químicos industriais?
Áreas Perigosas: Necessário para atmosferas explosivas (zonas ATEX/IECEx)?
Classificação de pressão e temperatura: Quais são a pressão e temperatura máximas de operação do seu sistema?
Certificações e Padrões: São necessárias certificações específicas (UL, CSA, ATEX, IECEx, etc.)? Deve atender a determinados padrões nacionais ou industriais (NEC, IEC, GB)?
O material determina resistência à corrosão, resistência, custo e adequação.
| do material , | Propriedades-chave | melhores para | considerações |
|---|---|---|---|
| Ferro Maleável (Galvanizado) | Alta resistência, boa resistência ao impacto, econômica. Proteção geral contra corrosão. | Conduíte elétrico de uso geral, utilidades industriais, ambientes não corrosivos. | O revestimento de zinco pode desgastar-se. Não é adequado para condições altamente corrosivas. |
| Aço inoxidável (304/316) | Excelente resistência à corrosão, alta resistência, boa tolerância à temperatura. | Ambientes marinhos, fábricas de produtos químicos, processamento de alimentos e bebidas, condições climáticas adversas ao ar livre. | Custo mais elevado que o ferro. 316 oferece resistência superior ao cloreto. |
| Alumínio | Leve, boa resistência natural à corrosão, sem faíscas. | Estruturas leves, aplicações onde o peso é uma preocupação, certas atmosferas corrosivas. | Menor resistência mecânica que o aço. Pode ser degradado por álcalis/ácidos fortes. |
| Latão/Bronze | Excelente resistência à corrosão (especialmente à água do mar), anti-faísca, usinável. | Aplicações marítimas e navais, mineração, ambientes inflamáveis. | Custo normalmente mais elevado. Usado para aplicações especializadas. |
| de tipo de recurso | das opções | Descrição e aplicação |
|---|---|---|
| Classe de Pressão | Padrão, Média Pressão, Alta Pressão | Combine a pressão nominal da união (PSI/Bar) com a pressão operacional máxima do seu sistema com um fator de segurança. |
| Mecanismo de vedação | Junta/O-Ring Seal: (EPDM, Nitrilo, Viton) | Fornece uma excelente vedação, absorve vibrações. Escolha o material da junta para compatibilidade entre fluidos e produtos químicos. |
| Vedação metal-metal: (Esfera e Cone, Junta de Terra) | Robusto, resistente a altas temperaturas e pressões, sem juntas perecíveis. Ideal para sistemas críticos ou de alta temperatura. |
A comunicação clara agiliza o processo de cotação e evita erros. Ao entrar em contato com a OMEJA CASTING via telefone: +86- 15243599988 ou e-mail: whp@omj-casting.com, fornecer as informações a seguir proporcionará uma resposta mais rápida e precisa.
1. O e-mail/solicitação de consulta ideal:
Assunto: Solicitação de orçamento para uniões de conduíte - [Seu projeto/Nome da empresa]
Corpo:
Exemplo: 'Precisamos de 500 unidades de 2' uniões de conduíte NPT , adequadas para uso externo em ambiente costeiro. O material deve ser aço inoxidável 316. Classificação de pressão mínima de 300 PSI. Precisa de certificação UL.'
Introdução: descreva resumidamente quem você é e sua empresa.
Especificações detalhadas: Use a lista da Etapa 1 acima.
Quantidade: uso anual estimado ou quantidade específica do projeto.
Desenho/Foto: Se disponível, anexe um esboço, planta ou foto de um produto semelhante.
Cronograma previsto: data de entrega exigida.
Solicitação: Solicite cotação (preços FOB/CIF), prazo de entrega e documentação de certificação.
2. Perguntas-chave a serem feitas ao seu fornecedor:
'Você pode fornecer relatórios de testes completos (pressão, material) e cópias de certificação?'
'Qual é a sua embalagem padrão? Você pode fornecer embalagens personalizadas com nosso logotipo?'
'Qual é o seu processo de controle de qualidade (por exemplo, inspeção de material, verificação do medidor de rosca, teste de pressão)?'
'Você pode fornecer amostras para avaliação antes do pedido em grandes quantidades?'
'Quais são as condições de pagamento e quais Incoterms vocês oferecem?'
Q1: Qual é a diferença entre um acoplamento e uma união?
R: Um acoplamento une permanentemente dois tubos rosqueando em ambas as extremidades, exigindo que os tubos sejam girados. Uma união conecta dois tubos por meio de uma porca central, permitindo a desconexão sem girar os tubos – crucial para a manutenção.
P2: Como posso garantir que a união seja estanque ou à prova de explosão?
R: Para estanqueidade, especifique uniões com juntas de EPDM ou silicone de alta qualidade e garanta o torque adequado durante a instalação. Para aplicações à prova de explosão (Ex-d), você deve adquirir uniões especificamente projetadas e certificadas para áreas perigosas. Eles possuem juntas de chama que resfriam os gases que escapam e resistem a explosões internas. A OMEJA CASTING pode aconselhar e fornecer componentes adequados para essas aplicações críticas.
Q3: Quais fatores afetam mais o preço?
R: Em ordem de impacto: 1) Material (Aço Inoxidável > Alumínio > Ferro Galvanizado), 2) Certificação (custo adicional UL/ATEX), 3) Complexidade (tamanhos especiais, usinagem personalizada), 4) Quantidade (volume maior reduz custo unitário) e 5) Acabamento (galvanização por imersão a quente vs. galvanoplastia).
Q4: Você pode personalizar uniões com linhas ou logotipos específicos?
R: Sim, fabricantes respeitáveis como a OMEJA CASTING geralmente oferecem personalização. Isso inclui tipos de roscas não padronizadas (BSPT, métricas), comprimentos especiais, classes de materiais e marcações ou logotipos de superfície. Forneça desenhos detalhados para um orçamento preciso.
Q5: O que devo verificar ao inspecionar as mercadorias recebidas?
R: Verifique a certificação do material, verifique o tamanho e o tipo da rosca com um medidor, inspecione quanto a defeitos de fundição ou rebarbas de usinagem, garanta o revestimento de galvanização adequado (se aplicável) e confirme que a embalagem corresponde ao pedido. Um teste de pressão de amostra também é recomendado.
Cenário 1: Sistema Elétrico do Parque Eólico Offshore
Desafio: Corrosão extrema causada por borrifos de água salgada, alta umidade e cronogramas de manutenção exigentes.
Solução: Especifique uniões de conduíte de aço inoxidável 316 com uma gaxeta de grau marítimo. O aço inoxidável 316 oferece resistência superior à corrosão e o design da união permite a desconexão rápida das caixas de junção para manutenção.
Cenário 2: Tubulação de instrumentação de planta química
Desafio: Conectar e isolar linhas sensíveis de pressão e alimentação de produtos químicos em um ambiente corrosivo e de alta pressão.
Solução: Use uniões de aço inoxidável com vedação metal-metal (esfera e cone). Isso elimina o risco de degradação da junta por produtos químicos e garante a integridade sob altas flutuações de pressão e temperatura.
Cenário 3: Expansão e Retrofit de Instalações Industriais
Desafio: A adição de novas máquinas requer conexão com conduítes existentes em espaços aéreos apertados e congestionados.
Solução: As Uniões de Ferro Maleável Galvanizado são a escolha ideal. Eles permitem que a nova seção do conduíte seja facilmente conectada à linha existente sem a necessidade de girar trechos longos e fixos do conduíte, economizando tempo de trabalho significativo e frustração.
Selecionar a união de conduíte correta é uma decisão técnica que afeta a segurança, a longevidade e o custo total de propriedade do sistema. Ao seguir este guia – definindo claramente suas necessidades, compreendendo as compensações materiais e comunicando-se de forma eficaz – você passa de um simples comprador a um especificador experiente.
A OMEJA CASTING traz décadas de experiência em fundição e usinagem para a mesa. Somos mais do que apenas um fornecedor; somos um parceiro técnico comprometido em fornecer uniões de conduítes confiáveis e de alta qualidade, adaptadas aos desafios do seu projeto.
Pronto para obter com confiança?
Entre em contato com nossa equipe técnica de vendas hoje mesmo para obter um orçamento preciso e suporte especializado.
CASTING DE OMEJA
Telefone: +86- 15243599988 (Linha direta para consulta imediata)
E-mail: whp@omj-casting.com
Vamos discutir: Envie-nos suas especificações ou desafios. Nós fornecemos soluções.
