مشابك خرطوم الترباس المزدوج عبارة عن أجهزة تثبيت للخدمة الشاقة مصممة لتأمين الخراطيم على التركيبات في البيئات الصناعية الصعبة. تُستخدم هذه المشابك على نطاق واسع في قطاعات مثل الزراعة، ومعدات البناء، والأنظمة البحرية، وآلات التعدين، وخطوط أنابيب الري، وأنظمة نقل السوائل. بالمقارنة مع مشابك خرطوم الترباس المفردة القياسية، توفر مشابك خرطوم الترباس المزدوج قوة تثبيت أقوى، وثبات محسن، وأداء إغلاق أفضل للخراطيم ذات القطر الكبير أو تطبيقات الضغط العالي. غالبًا ما تعمل وصلات الخراطيم الصناعية في ظل الاهتزازات وتقلبات الضغط وتغيرات درجات الحرارة والتعرض للبيئات المسببة للتآكل. في مثل هذه الحالات، قد لا يوفر المشبك القياسي قوة إمساك كافية. تعالج مشابك خرطوم الترباس المزدوج هذه المشكلة عن طريق استخدام مسمارين يوزعان ضغط التثبيت بشكل متساوٍ عبر محيط الخرطوم. تنتج الشركات المصنعة مثل OMEJA CASTING مشابك خرطوم مزدوجة الترباس باستخدام مواد متينة مثل حديد الدكتايل. يوفر حديد الدكتايل هيكلًا ميكانيكيًا قويًا، ومقاومة جيدة للتآكل، وأداءً موثوقًا به في ظروف العمل الشاقة. تستكشف هذه المقالة الهيكل والمواد والمواصفات والتطبيقات والخصائص الهندسية لمشابك خرطوم الترباس المزدوج مع توفير رؤى فنية للمشترين والمهندسين.

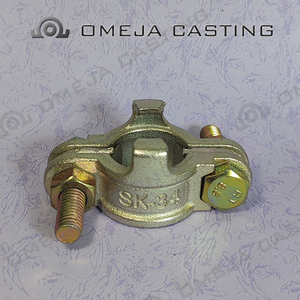

مشبك خرطوم الترباس المزدوج هو جهاز ميكانيكي مصمم لتأمين خرطوم مرن على أنبوب أو أنبوب أو تركيب. يستخدم اثنين من مسامير التثبيت الموضوعة عبر جسر معدني يضغط شريط المشبك حول الخرطوم. يزيد تصميم المسمارين من ضغط التثبيت ويوفر توزيعًا أفضل للحمل مقارنة بمشابك الترباس المفردة. وهذا يجعلها مناسبة للخراطيم السميكة، والخراطيم المطاطية المقواة، وخراطيم الشفط، والخراطيم الصناعية ذات القطر الكبير. تشتمل المكونات الهيكلية الرئيسية على ما يلي: شريط المشبك، لوحة الجسر، اثنين من براغي الشد، صواميل أو فتحات ملولبة، أضلاع التعزيز عندما يتم ربط البراغي، يضغط الشريط حول الخرطوم، مما يخلق إحكامًا محكمًا بين الخرطوم ووصلة الأنبوب.
يركز تصميم مشبك خرطوم الترباس المزدوج على توزيع الضغط بالتساوي ومنع تشوه الخرطوم. تشمل العناصر الهيكلية الرئيسية المكونات التالية. شريط المشبك يشكل الشريط الهيكل الدائري الذي يلتف حول الخرطوم. عرضه وسمكه يحددان قوة المشبك واستقراره. لوحة الجسر تقوم لوحة الجسر بتوصيل قسمي المسمار وتساعد في توزيع قوة الشد عبر المشبك. البراغي ونظام التثبيت تم وضع اثنين من البراغي بشكل متماثل لتشديد المشبك بالتساوي. يقلل هذا الهيكل من فرصة الضغط أو التسرب غير المتساوي. حواف التسليح تشتمل العديد من المشابك شديدة التحمل على حواف معززة تزيد من الصلابة وتمنع الانحناء أثناء الشد. يساعد هذا التصميم في الحفاظ على قوة إغلاق متسقة حتى في الأنظمة ذات الاهتزاز أو اختلاف الضغط.
يلعب اختيار المواد دورًا مهمًا في متانة وأداء مشابك الخرطوم. تقوم شركة OMEJA CASTING بتصنيع مشابك خرطوم ذات مسامير مزدوجة باستخدام حديد الدكتايل. يوفر حديد الدكتايل خصائص ميكانيكية قوية وعمر خدمة طويل في البيئات الصناعية.
يستخدم الحديد المرن، المعروف أيضًا باسم الحديد الزهر العقدي، على نطاق واسع في المكونات الميكانيكية نظرًا لقوته وصلابته. تشمل المزايا الرئيسية ما يلي: قوة شد عالية، مقاومة جيدة للصدمات، مقاومة ممتازة للتآكل، هيكل مستقر تحت الحمل الميكانيكي، مناسب لصب الأشكال المعقدة، يعمل هيكل الجرافيت في حديد الدكتايل على تحسين المرونة مقارنة بالحديد الزهر التقليدي، مما يجعله مناسبًا للمشابك الثقيلة التي تتطلب القوة والمتانة.
يتضمن التركيب الكيميائي للحديد الدكتايل عمومًا العناصر التالية. العنصر نطاق نموذجي وظيفة الكربون مستوى متوسط إلى عالي يوفر الصلابة والقوة السيليكون مستوى متوسط يحسن خصائص الصب المنغنيز نسبة منخفضة يعزز مقاومة التآكل المغنيسيوم كمية صغيرة يخلق هيكل الجرافيت العقدي الحديد المعدن الأساسي الرئيسي المواد الهيكلية توفر هذه التركيبة مزيجًا من القوة وقابلية التشغيل الآلي وموثوقية الصب.
يتم إنتاج مشابك خرطوم الترباس المزدوج في مجموعة واسعة من الأحجام لاستيعاب أقطار الخراطيم المختلفة. يوجد أدناه نطاق مواصفات الحجم النموذجي. حجم المشبك نطاق خرطوم القطر نطاق عرض النطاق حجم الترباس حجم صغير مناسب للخراطيم المتوسطة شريط ضيق مسمار قياسي متوسط الحجم وصلات خرطوم صناعي عرض شريط متوسط مسامير معززة حجم كبير خراطيم شفط كبيرة نطاق واسع مسامير ثقيلة حجم كبير جدًا خراطيم التعدين والري نطاق عريض جدًا مسامير عالية القوة يعتمد حجم المشبك الصحيح على القطر الخارجي للخرطوم ومتطلبات ضغط العمل. يمكن لـ OMEJA CASTING إنتاج أحجام مشابك مخصصة لتلبية متطلبات المعدات المحددة.
توفر مشابك خرطوم الترباس المزدوج العديد من المزايا مقارنةً بمشابك الخرطوم التقليدية.
يزيد هيكل الترباس من قدرة الشد. وهذا يضمن التثبيت الآمن للخراطيم المطاطية السميكة أو الخراطيم المقواة.
تسمح نقطتا الشد للمشبك بتوزيع الضغط بشكل متساوٍ حول سطح الخرطوم.
يعمل الضغط الموحد على تحسين الختم بين وصلات الخراطيم والأنابيب.
يسمح بناء حديد الدكتايل للمشبك بمقاومة الضغط الميكانيكي والاهتزاز والتعرض البيئي.
غالبًا ما يتم استخدام مشابك الترباس المزدوجة عندما تكون أقطار الخراطيم أكبر من مشابك السيارات القياسية.
تُستخدم مشابك خرطوم الترباس المزدوج في العديد من الصناعات التي تتطلب وصلات خرطوم قوية.
تستخدم أنظمة الري والمضخات الزراعية خراطيم مرنة لنقل المياه والأسمدة. تساعد المشابك ذات البراغي المزدوجة في الحفاظ على اتصالات موثوقة.
غالبًا ما تستخدم المعدات الثقيلة مثل الحفارات والرافعات والمضخات خراطيم كبيرة للأنظمة الهيدروليكية أو أنظمة التبريد.
تعمل معدات التعدين في ظل ظروف قاسية مع الاهتزاز والغبار. مشابك خرطوم الخدمة الشاقة مطلوبة لأنظمة نقل الملاط.
تتطلب المحركات والمضخات البحرية مشابك خرطوم مقاومة للتآكل لتبريد المياه وخراطيم نقل الوقود.
تستخدم المصانع أنظمة الخراطيم لنقل المياه والمواد الكيميائية والهواء المضغوط.
يتطلب إنتاج مشبك عالي الجودة عمليات تصنيع خاضعة للرقابة. تطبق OMEJA CASTING تقنيات الصب والتصنيع لإنتاج مشابك حديدية متينة. تتضمن خطوات الإنتاج العامة ما يلي: تحضير المواد الخام يتم تحضير المواد الحديدية وعناصر السبائك وفقًا للتركيب الكيميائي المطلوب. الصهر والصب يتم صهر المعدن وصبه في قوالب لتشكيل جسم المشبك. المعالجة الحرارية تعمل المعالجة الحرارية على تحسين الخواص الميكانيكية للحديد المرن. يتم تشكيل فتحات المسامير والخيوط والأسطح لتحقيق أبعاد دقيقة. المعالجة السطحية تعمل عمليات التشطيب السطحي على تحسين مقاومة التآكل والمظهر. يتم تثبيت براغي التجميع ومكونات التثبيت لإكمال المشبك.
يتطلب اختيار مشبك الخرطوم الصحيح تقييم عدة عوامل فنية.
يجب أن يتطابق حجم المشبك مع قطر الخرطوم لضمان الضغط المناسب.
تتطلب أنظمة الضغط العالي مشابك أقوى ذات نطاقات أوسع.
يمكن أن تؤثر التغيرات في درجات الحرارة على مرونة الخرطوم وأداء المشبك.
تتطلب المعدات ذات الاهتزازات مشابك تحافظ على إحكامها بمرور الوقت.
قد تتطلب البيئات الخارجية أو البحرية مواد مقاومة للتآكل.
التثبيت الصحيح يضمن أداء الختم الأمثل. تتضمن خطوات التثبيت الموصى بها ما يلي: ضع المشبك بالتساوي حول الخرطوم، ضع المشبك بالقرب من حافة التركيب، اربط البراغي تدريجيًا وبالتناوب، تجنب التشديد الزائد الذي قد يؤدي إلى تلف الخرطوم، افحص المشبك بعد التشغيل الأولي للنظام، يعد الربط المتوازن لكلا المسمارين ضروريًا لتحقيق توزيع موحد للضغط.
تتطلب مشابك الخرطوم الموثوقة إجراءات صارمة لمراقبة الجودة. تتضمن عناصر الفحص النموذجية ما يلي: التحقق من التركيب الكيميائي فحص هيكل الصب قياس الأبعاد اختبار دقة الخيط التحقق من قوة المسمار فحص جودة السطح تركز OMEJA CASTING على عمليات الإنتاج المتسقة لضمان جودة المنتج المستقرة للعملاء الصناعيين.
يوفر حديد الدكتايل العديد من المزايا الميكانيكية في تطبيقات مشبك الخرطوم. بالمقارنة مع الحديد الزهر الرمادي التقليدي، فإن حديد الدكتايل يحتوي على بنية جرافيت عقيدية تعمل على تحسين المتانة. تظهر الاختبارات الهندسية أن مكونات حديد الدكتايل يمكنها امتصاص المزيد من الضغط الميكانيكي قبل الكسر. هذه الخاصية مفيدة في مشابك الخراطيم التي تتعرض للشد والاهتزاز المتكرر. ميزة أخرى هي مرونة الصب. يمكن أن يشكل الحديد المرن أشكالًا مشبكية معقدة مع أضلاع تقوية متكاملة، مما يحسن القوة الهيكلية دون زيادة الوزن بشكل ملحوظ. هذه الخصائص تجعل من حديد الدكتايل مادة عملية لإنتاج مشابك الخراطيم الثقيلة.
يساعد الفحص المنتظم في الحفاظ على وصلات الخراطيم الموثوقة. تتضمن ممارسات الصيانة الموصى بها ما يلي: التحقق من إحكام الترباس أثناء خدمة المعدات فحص المشابك بحثًا عن التآكل أو التشوه استبدال المشابك إذا أظهرت البراغي أو الخيوط تآكلًا تنظيف المشابك في البيئات التي تتعرض للمواد الكيميائية تضمن الصيانة المناسبة عمر خدمة طويل وتشغيلًا مستقرًا للنظام.
تستمر أنظمة الخراطيم الصناعية في التطور مع ضغوط أعلى وظروف تشغيل أكثر تطلبًا. قد تركز التطورات المستقبلية على: تحسين الطلاءات المقاومة للتآكل، وهندسة المشبك المحسنة، وأنظمة التثبيت الأقوى، وأدوات التثبيت الآلي، ويواصل المصنعون مثل OMEJA CASTING تطوير تصميمات متينة لمشابك خرطوم حديد الدكتايل المناسبة للمعدات الصناعية الحديثة.
الميزة الرئيسية هي قوة تثبيت أعلى وتوزيع ضغط أكثر مقارنة بمشابك خرطوم الترباس المفرد.
يوفر الحديد المرن قوة جيدة، ومتانة، ومقاومة للإجهاد الميكانيكي، مما يجعله مناسبًا للمشابك الصناعية الثقيلة.
وهي تستخدم عادة في الزراعة والتعدين وآلات البناء والمعدات البحرية وأنظمة السوائل الصناعية.
قم بقياس القطر الخارجي للخرطوم وحدد حجم المشبك الذي يوفر نطاقًا كافيًا للربط.
نعم، يمكن إعادة استخدامها إذا ظل هيكل المشبك والمسامير في حالة جيدة ولم يتضرروا.
تلعب مشابك خرطوم الترباس المزدوج دورًا مهمًا في تأمين توصيلات الخراطيم الصناعية في بيئات التشغيل الصعبة. يوفر تصميمهما ذو المسمارين قوة تثبيت أقوى، وتوزيعًا محسنًا للضغط، وختمًا موثوقًا للخراطيم ذات القطر الكبير وأنظمة الخدمة الشاقة. اختيار المواد أمر بالغ الأهمية لمتانة المشبك. يقدم الحديد المرن أداءً ميكانيكيًا قويًا، مما يجعله مادة مناسبة لمشابك الخراطيم الصناعية. تركز الشركات المصنعة مثل OMEJA CASTING على إنتاج مشابك خرطوم مزدوجة من حديد الدكتايل متينة ذات أبعاد متسقة وجودة هيكلية مستقرة. تُستخدم هذه المشابك على نطاق واسع في الآلات الزراعية ومعدات التعدين والأنظمة البحرية وخطوط الأنابيب الصناعية. مع استمرار تطور المعدات الصناعية، تظل حلول تثبيت الخراطيم الموثوقة ضرورية للحفاظ على أنظمة نقل السوائل الآمنة والفعالة. ستظل مشابك خرطوم الترباس المزدوج حلاً عمليًا لتطبيقات الخراطيم الثقيلة في العديد من الصناعات.
