I sistemi di tubi industriali vengono utilizzati ogni giorno in impianti di produzione, aziende agricole, cantieri edili, operazioni minerarie, impianti chimici, terminali marittimi e fabbriche di trasformazione alimentare. Mentre i tubi trasportano liquidi, aria, polveri o sostanze chimiche, il punto di connessione spesso determina se il sistema funziona in modo sicuro ed efficiente. Ecco perché comprendere i tipi di raccordi per tubi industriali è essenziale per ingegneri, distributori, team di manutenzione e responsabili degli acquisti.
Il corretto accoppiamento del tubo aiuta a prevenire perdite, perdite di pressione, disconnessioni accidentali, contaminazione e tempi di fermo. L'accoppiamento sbagliato può creare problemi di manutenzione, rischi per la sicurezza e costi di sostituzione inutili.
Questa guida spiega i principali tipi di raccordi per tubi industriali, come vengono utilizzati, come scegliere lo stile giusto, gli errori comuni da evitare e cosa gli acquirenti dovrebbero chiedere ai produttori prima di ordinare.

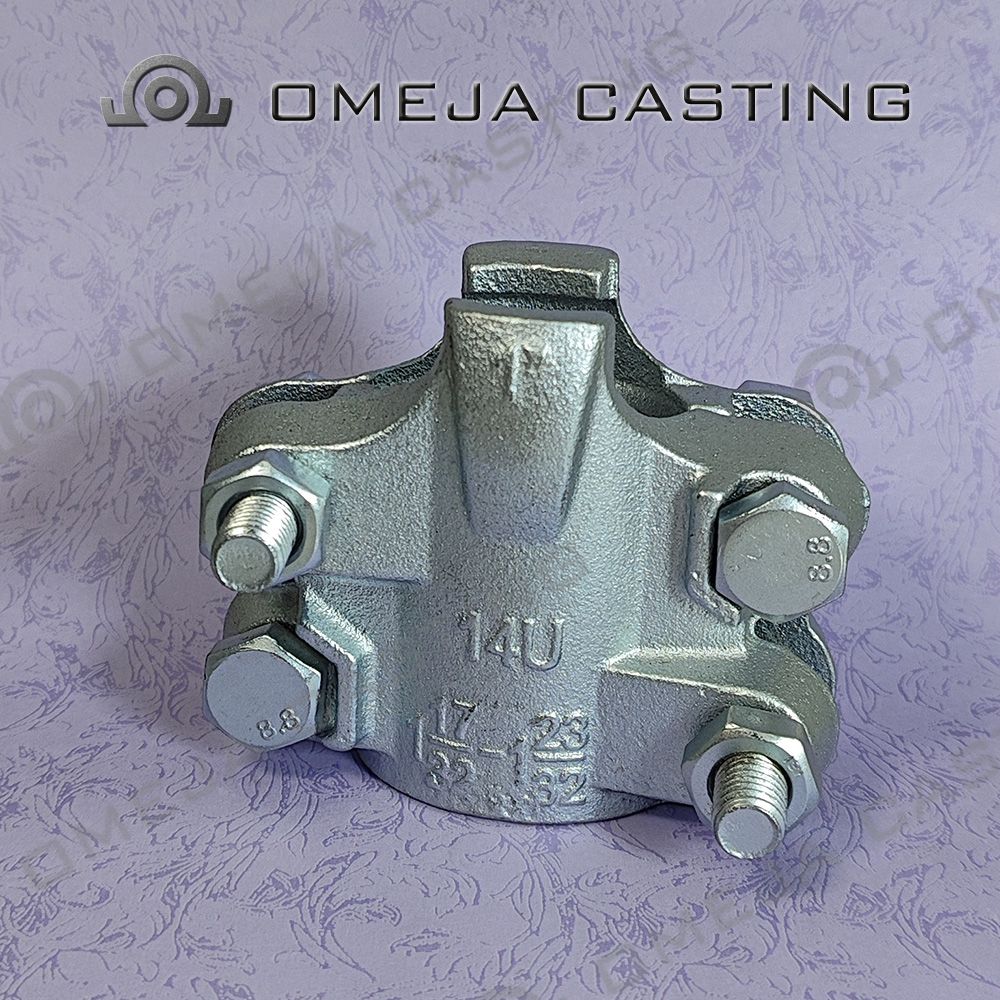

I raccordi per tubi industriali sono raccordi utilizzati per collegare i tubi a pompe, tubi, serbatoi, ugelli, valvole o altre sezioni di tubi. Creano un percorso di trasferimento sicuro per materiali come:
Acqua
Aria
Vapore
Carburante
Olio
Prodotti chimici
Liquidi alimentari
Liquami
Materiali sfusi secchi
I giunti possono essere filettati, a morsetto, con bloccaggio a camma, flangiati o ad attacco rapido a seconda dell'applicazione.
L'accoppiamento è spesso il punto più sollecitato del tubo assemblato. Una corretta selezione aiuta a:
Una tenuta adeguata riduce la perdita di fluido e la contaminazione.
I sistemi di bloccaggio sicuri riducono la separazione accidentale del tubo.
I raccordi corretti mantengono i valori nominali di flusso e pressione.
Gli stili a connessione rapida riducono i tempi di inattività.
Un corretto accoppiamento riduce i danni all'estremità del tubo.
Uno dei sistemi di connessione rapida più popolari.
Connessione/disconnessione rapida senza strumenti
Disponibili in alluminio, acciaio inox, ottone, polipropilene
Comune in acqua, prodotti chimici, petrolio, agricoltura
Sistemi di trasferimento che richiedono velocità e frequenti cambi di tubo.
Progettato per sistemi di pompaggio e irrigazione.
Stile sferico
Allineamento flessibile
Spesso utilizzato nelle linee di liquame e di disidratazione
Cantieri edili, agricoltura, pompaggio acque reflue.
Sistema di accoppiamento simmetrico a quarto di giro.
Si collega da entrambi i lati
Connessione rapida di emergenza
Comune nei sistemi antincendio e comunali
Manichette antincendio, sistemi idrici di emergenza.
Ampiamente usato per l'aria compressa.
Design universale con artigli
Connessione rapida
Spesso utilizzato con utensili pneumatici
Compressori d'aria, linee aeree di costruzione.
Giunti simmetrici di tipo europeo.
Anello di bloccaggio sicuro
Utilizzato nel trasferimento di prodotti sfusi liquidi e secchi
Autocisterne, polveri, liquidi agricoli.
Attacchi tradizionali filettati maschio/femmina.
Forte connessione fissa
Disponibili con filettatura BSP, NPT e metrica
Impianti industriali permanenti o semipermanenti.
Utilizzato dove sono richiesti sistemi di grande diametro o pressione maggiore.
Collegamento a flangia bullonata
Forte supporto strutturale
Ottimo per condotte di grandi dimensioni e sistemi di trasferimento pesanti
Minerario, marittimo, terminali petroliferi, pompe di grandi dimensioni.
Utilizzato dove la pulizia è fondamentale.
Superfici interne lisce
Pulizia facile
Comune costruzione in acciaio inossidabile
Impianti alimentari, bevande, latticini, farmaceutici.
| Tipo di accoppiamento | Velocità di connessione | Capacità di pressione | Materiale comune | Settore tipico |
|---|---|---|---|---|
| Camlock | Veloce | Medio | Alluminio/SS | Prodotto chimico, acqua |
| Bauer | Veloce | Medio | Acciaio | Irrigazione, liquame |
| Storz | Veloce | Medio | Alluminio | Sistemi antincendio |
| Chicago | Veloce | Medio | Acciaio | Sistemi aerei |
| Filettato | Lento | Alto | Ottone/SS/Acciaio | Impianti industriali |
| Flangiato | Lento | Alto | Acciaio/SS | Industria pesante |
| Sanitario | Medio | Medio | Acciaio inossidabile | Alimentare e farmaceutico |
Chiedi cosa passerà attraverso il tubo:
Acqua
Olio
Prodotti chimici
Vapore
Aria
Prodotto alimentare
Fluidi diversi richiedono guarnizioni e materiali diversi.
Assicurarsi che la pressione del giunto corrisponda o superi la pressione del sistema.
La compatibilità ID e OD è fondamentale.
La riconnessione frequente favorisce gli stili di connessione rapida.
Ambienti esterni, marini, corrosivi o igienici possono richiedere acciaio inossidabile o materiali speciali.
Il materiale della guarnizione errato potrebbe gonfiarsi, rompersi o perdere.
BSP, NPT, DIN e altri sistemi di filettatura potrebbero non essere intercambiabili.
La pressione di picco può superare la pressione operativa nominale.
I giunti a basso costo potrebbero usurarsi più velocemente o perdere prima.
Guarnizioni, perni, bracci di bloccaggio e morsetti devono essere immagazzinati.
| del materiale | Resistenza | Resistenza alla corrosione | Uso tipico |
|---|---|---|---|
| Acciaio al carbonio | Alto | Medio | Costruzione |
| Acciaio inossidabile | Alto | Alto | Chimico/alimentare |
| Alluminio | Medio | Bene | Sistemi idrici/portatili |
| Ottone | Medio | Bene | Aria/acqua |
| Polipropilene | Basso-Medio | Elevata resistenza chimica | Uso chimico leggero |
Il design del foro interno influisce sulla caduta di pressione.
I bracci o gli artigli ad attacco rapido devono rimanere sicuri anche in caso di vibrazioni.
I fori lisci riducono l'accumulo di residui.
L’utilizzo di standard comuni a livello globale aiuta a reperire sostituti.
I design semplici riducono i tempi di manutenzione.
Aria compressa, refrigerante, sistemi idrici.
Irrigazione, liquame, trasferimento di fertilizzanti.
Disidratazione, utensili pneumatici, trasferimento di carburante.
Ingredienti liquidi e sistemi di lavaggio.
Pompaggio pesante e materiali abrasivi.
Gli innesti Camlock sono tra gli stili industriali ad attacco rapido più comuni.
I giunti in acciaio inossidabile sanitario sono comunemente preferiti.
Solo se seguono le stesse dimensioni e tolleranze standard.
L'acciaio inossidabile è spesso preferito, a seconda della sostanza chimica coinvolta.
Alcuni possono essere utilizzati, ma verificare sempre la pressione, la tenuta e la compatibilità dei materiali.
tipi di raccordi per tubi industriali
guida per accoppiamento tubi industriali
Camlock vs raccordi per tubi filettati
tipi di raccordi per tubi industriali
raccordi per tubi industriali a connessione rapida
sistemi di accoppiamento di tubi per carichi pesanti
raccordi per tubi flessibili per fabbriche
Comprendere i tipi di raccordi per tubi industriali aiuta acquirenti e ingegneri a migliorare la sicurezza, ridurre i tempi di fermo e controllare i costi di manutenzione. Il giusto accoppiamento dipende dal tipo di fluido, dalla pressione, dalla velocità di connessione, dall'ambiente e dalla progettazione del sistema.
Confrontando standard, materiali ed esigenze applicative prima dell'acquisto, le aziende possono costruire sistemi di tubi più affidabili per prestazioni industriali a lungo termine.
